アームストッパー取り付け位置の計算PRODUCT SIMULATION #02

アームストッパー取り付け位置計算

入力欄からモデル名を選んで、そこから数値を入力したら結果がでます。

入力欄

設定条件を入力してください※まず必ず品番をご選択ください。
品番を選択
ストップ角度(°) °
DT mm
L(編集不可) mm
L1 mm
L3 mm
T1 mm

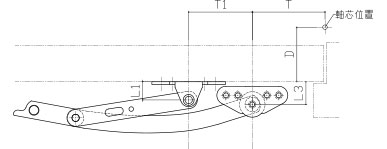

品番を選択してください(クリック時拡大します)
計算する

計算結果

T mm

必ずお読みください

ここで計算出来ない場合は、特別な計算式が必要となります。
こちらまでお問い合わせ下さい。
エアタイト仕様の扉で使用する場合は、エアタイトゴムと枠側ブラケットが干渉しない位置とし、L3寸法を入力してください。
L1およびL3の数値を標準値より小さな数値を採用する場合、アーム同士が干渉し選定不可となるため、TI寸法を標準値よりやや大きな数値を入力して下さい。

品番 L L1 L3 T1
333-P1 131.3 14 20 29
333-P2 184.7 14 21.5 38.3
333-AL 276.3 19 34 62.8
333-S 318.5 20 25 70
333-L 354.1 20 42 85
333-J 540.9 40 82 117

L = ストップ状態時の寸法
